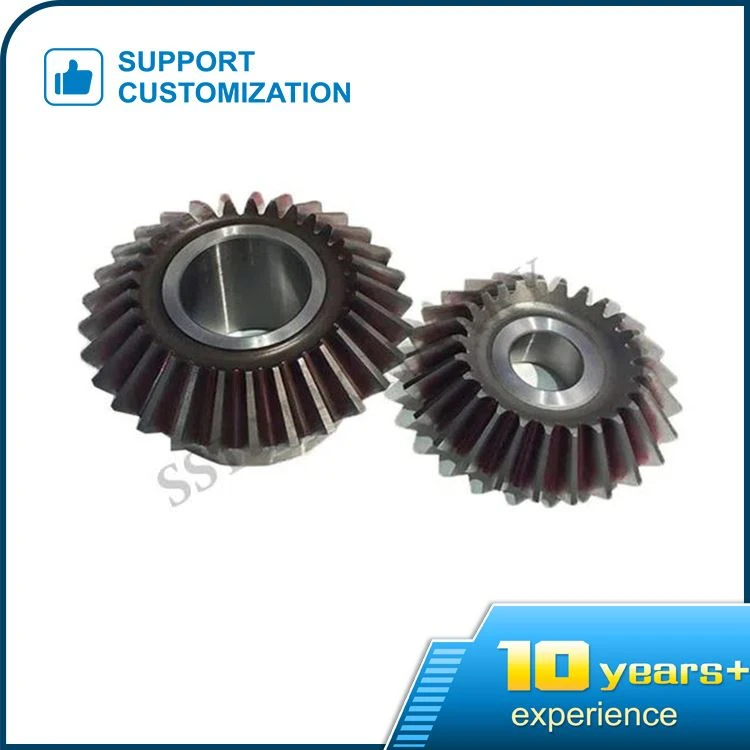

Конусни зупчаник

Конусни зупчаник:

Зупчаник конусног зупчаника ССТ машине је конус са спољним еволвентним радијалним зупцима који су равни, који се сужавају од већих ка мањим.

Велики крај конусног зупчаника је дно; мали крај конусног зупчаника је врх.

Корак косине се мери на дну (највећи зупци).

Израз конусни зупчаник или конусни зупчаник односи се на прави (или цесту) кос. То је заправо конусни зупчаник.

Конусни зупчаници се такође могу користити само за промену смера ротације преноса снаге који се називају зупчаници са зупчаницима.

За косне зупчанике, улазни и излазни конусни зупчаници имају исти број зубаца.

М1,М2,М3,М4,М5,М6,М7,М8,ПИЦТХ4,ПИНЦХ, ПИТЦХ6,ПИЦТХ 8, ПИЦТХ 10 , ПИЦТХ12

Карактеристика преноса конусног зупчаника је смањење висине врха зуба малог краја зубаца зупчаника, чиме се смањује могућност да врх зуба буде превише оштар; Већи полупречник корена зуба доприноси побољшању носивости зубаца зупчаника, века алата и подмазивања складиштења уља. Обично се користи у ситуацијама са малим оптерећењем и малим брзинама.

У општим машинама, угао пресека између две осовине зупчаника конусног зупчаника је једнак 90 степени (али може бити и различит). Попут цилиндричних зупчаника, конусни зупчаници имају индексне конусе, додатке, коренске конусе и основне конусе. Конус има велики крај и мали крај, а кругови који одговарају великом крају називају се разделним кругом (чији је полупречник р), кругом додатка, основним кругом и основним кругом. Кретање пара конусних зупчаника је еквивалентно чистом котрљању пара конусних конуса.

Формирање профила зуба зупчаника конусног зупчаника је слично оном код цилиндричног зупчаника, али је разлика у томе што се основни конус користи уместо основног цилиндра. Као што је приказано на десној слици, генеришућа површина С је тангентна на основну конусну сабирницу. Када се генерирајућа површина С котрља чисто дуж основног конуса, еволвентна површина ће се формирати у простору од праве линије ОК на генерирајућој површини која додирује генератрицу ОН основног конуса. Ова површина је површина профила зуба правог конусног зупчаника. Географско место сваке тачке на правој ОК је еволвента (еволута у темену О је тачка).
